超聲潔牙振動偏移量測試裝置

實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號

以下圖片和參數，僅供參考！！！更多詳情，請咨詢：134-7367-2973 微信同號

超聲潔牙振動偏移量測試裝置參考標準YY?T 0751-2009

測量方法導則

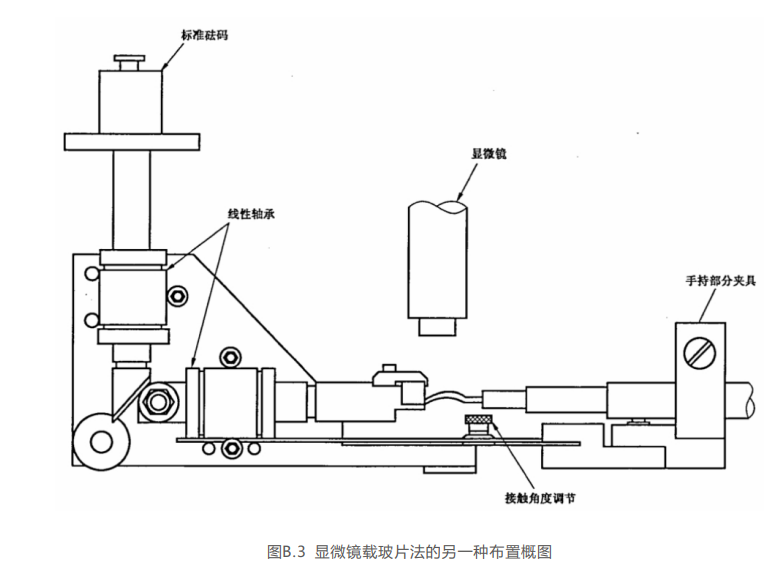

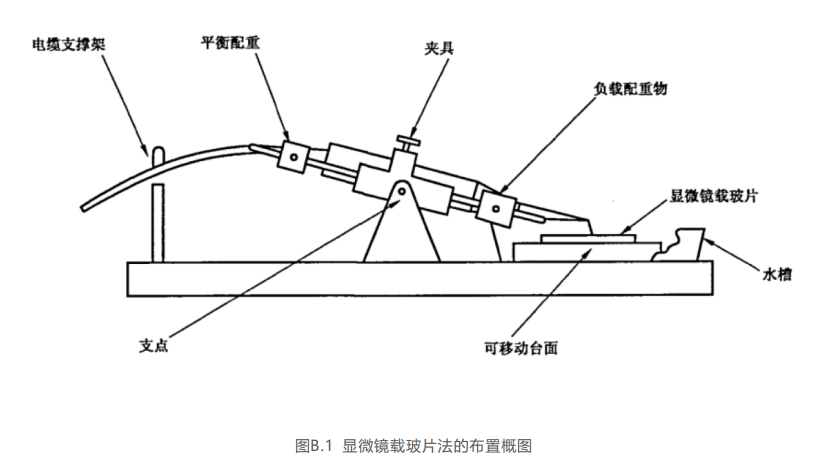

B.1 振動偏移測量 振動偏移測量時，使尖端與顯微鏡載玻片相接觸。將接觸力的大小調整為0.15N±0.02N，載玻片用自來水或鹽水潤滑，載玻片的表面用溫水和洗滌劑清洗并除去油膜，用水沖洗并晾干。適合的機械夾具的設計見圖 B.1和圖 B.3。

手柄和其配件被夾在樞軸支架內，電纜和沖洗管道松散地繞在支撐物上。作用頭尖端擱在被固定于工作臺的載玻片上，支架上滑動塊重量使手柄正好平衡，然后在預定位置上增加重量使尖端的力為0.15 N(等于 15g質量的重力)。在圖B.3所示的配置中，可以通過增加重量來增大負載，直到振動偏移為其初值的 50%針對所有測量方法，應注意使振動偏移垂直于對尖端所施加負載的方向。B.1.1 光學顯微鏡法 本方法的核心是直接采用金相顯微鏡觀測作用頭表面反射的亮點來觀察尖端的振動。位于聚光鏡后焦面處的針孔光闌用于產生光點，其放大的圖像不大于振動幅度的五分之一，假定為圓形光點，則通過測量振蕩的峰值至峰值幅度并減去光點的寬度得到峰值至峰值偏移。·3· 顯微鏡的放大倍數建議至少為100倍，校準的刻度以微米為單位，至少以5μm為一格，滿刻度為250 μm，操作者將超聲齒科裝置的手柄固定在顯微鏡上，尖端與載玻片接觸，接觸力為 0.15 N±0.02N，可采用化學天平或電子天平來測量該力。載玻片的表面用水潤濕，利用機械鏡臺確定尖端在載玻片上的位置，操作者以“U”形軌跡用手移動載玻片。裝置開機時獲取“U”形的第一側，關機時獲取“U”形的另一側，使得操作者能直接地觀察或拍攝裝置開機和關機狀態下的尖端運動。

B.1.2 玻璃記錄法 第二種測量方法使用相同的手柄夾具，而且載玻片是相對于尖端進行定位的，用機械鏡臺使位于其上的載玻片作U形軌跡的運動，記錄在玻璃表面上的軌跡用經過校準的顯微鏡讀取。兩種方法的差異是：對前者，一體化的顯微鏡直接用來觀察，對后者，只在玻璃上留下記錄，稍后再讀取偏移量。 載玻片被夾在工作臺上，而緊貼著固定基座的工作臺帶有U形導軌槽。從工作臺底部凸起的導向塊正好與凹槽嚙合，手動移動工作臺，載玻片在振動尖端下以“U”形軌跡運動，基座位于淺的帶排水管的托盤中，這使載玻片能持續不斷地用手柄沖洗管道中的水來潤滑(見圖B.2)。

對周期性的測量，載玻片被分成多個區域，需要時可將它夾持在新的位置。“U”形軌跡的一側是無振動時的痕跡，可與振動時另一側的痕跡相對照。對某些設備，尖端是鈍的，無激勵時在玻璃上不會留下標記，則在測量之前，在玻璃表面上涂上蠟或者碳，使軌跡可見。在載玻片表面涂上碳的簡單方法是將載玻片從蠟燭的火焰中通過。B.2 半偏移力測量 本測量要求使作用頭處于工作狀態下，增大接觸力直至尖端主振動偏移減小到標準負載條件下其初值的 50%。其測試配置如圖B.1所示，移動或增加負載配重塊，然后用天平的托盤替代載玻片測量半偏移力的大小。另一方法為在負載配重塊上方用壓縮型彈簧秤增大作用力，計算作用在尖端上力時一定要考慮負載質量和尖端距樞軸的相對距離。對所有測量而言，保持作用頭的位置不變是很重要的。使作用頭和載玻片或天平托盤間的角度保持不變。B.3 頻率測量 非接觸式測振儀是電容性或電感性裝置，對諸如振動潔牙器尖端類的導體因位置改變引起的變化很靈敏。適用裝置的細節和使用注意事項可參考IEC 60782。
